绞吸挖泥船挖除可塑黏土时应采用的绞刀类型为( )。
某外海码头工程,水位变动区钢筋混凝土的主体结构箍筋直径为8mm,该结构的主筋保护层最小厚度应为()。
某沿海有掩护高桩码头,长度为320m,宽度为25.1m,码头面标高为+6.1m,桩基采用钢管桩,钢管桩直径为φ1400mm,桩基处上层地质为淤泥质黏土。预制靠船构件上端长1.4m、下端长1.0m、高2.0m、平行码头前沿线方向宽1.2m,前排桩中心距码头前沿线2.5m,结构形式如图1所示。开工前,项目部将本码头施工工序划分为:预制构件、桩基施工、上部结构施工、挡土墙施工、附属设施安装、挖泥、抛石护面、后方回填等八道工序。开工后项目部精心施工,顺利完成了施工任务。
根据项目部划分的施工工序,画出本工程的施工流程框图。
本工程前排钢管桩沿高程腐蚀区域可划分为哪几个区域?并给出各区域的高程范围。
沉桩和护面抛石过程中,应采取哪些措施保护岸坡稳定?
计算本工程靠船构件对前排桩中心的力矩。(吊装孔、预埋及安装件和外伸钢筋重量不计,钢筋混凝土重度γ=25kN/m3,计算结果取两位小数。)
某高桩码头桩基结构采用φ1000mm预应力混凝土管桩,混凝土强度为C80,管桩的规格、性能见表1,码头结构如图5。正式工程开工前,项目部做了施工部署和安排,进行了桩的试打动力检测,选定了桩锤型号,确定锤击拉应力标准值为9MPa、总压应力标准值为25MPa;针对沉桩、桩帽和横梁现浇混凝土、安装梁板三项施工作业,沿码头长度方向划分了三个施工作业区段,施工顺序为一区段、二区段、三区段,为了避免施工干扰、影响施工质量,规定一个施工作业区段在同一时段内只能进行一项施工作业;现场组织了一艘打桩船、一艘起重安装船、一个钢筋模板混凝土施工队;三个作业区段施工内容和相应作业时间见表2,其中现浇混凝土作业时间中已包含其达到设计强度所需时间。项目部精心组织施工,保证了每项施工作业连续施工。 根据《水运工程混凝土结构设计规范》JTS 151—2011,C80混凝土轴心抗压强度设计值为35.9MPa、轴心抗拉强度设计值为2.22MPa。
写出图5中各编号的结构名称。
高桩码头预制构件多层堆放层数应根据哪些参数和因素确定?
验算本工程打桩应力,并判断其是否满足沉桩过程中控制桩身裂损的要求。
复制表3到答题卡,用单实线画出本工程三项施工作业的施工计划横道图,并用双实线标示出关键线路。
某20万t级单向航道扩建3-程,是对原15万t级航道的扩建,航道长度为19.8km,航道设计底宽为270m,航道设计底标高为-20.5m,备淤深度为0.4m,边坡坡比为1:5,计划施工工期24个月。施工单位选用12000m3自航耙吸挖泥船采用单点定位方式将疏浚土全部吹填到码头后方的吹填区,挖泥船施工平均运距为17.0kin,水上吹填管线长度为300m、陆地吹填管线平均长度为1900m。疏浚土质自上而下分别为:淤泥质土、软塑黏土、松散中砂。12000m3自航耙吸挖泥船设计性能参数见表4,泥舱施工舱容可连续调节。本工程疏浚土质物理指标与12000m3自航耙吸挖泥船施工参数见表5(海水密度按1.025t/m3计)。 本工程施工第一年正值交通运输部安全与质量监督管理部门组织督查组开展水运工程质量安全综合督查。
计算本工程12000m3自航耙吸挖泥船疏挖三种疏浚土质的合理施工舱容和施工运转时间小时生产率。(列出主要计算过程,结果四舍五入取整数)
简述本工程施工中可采取哪些环保措施以降低施工期间对环境的影响。
写出本工程施工中应定期校核的仪器或系统以准确控制挖槽深度。
若对本工程进行质量安全督查,在督查施工单位工程质量安全管理行为时,关于施工组织和安全管理的抽查指标项有哪些?
根据《水运工程质量检验标准》JTS 257—2008,写出本工程施工的平均超宽与超深控制值和最大超宽与超深控制值。并计算出本工程的单侧边缘水域宽度和中部水域宽度。(列出主要计算过程)

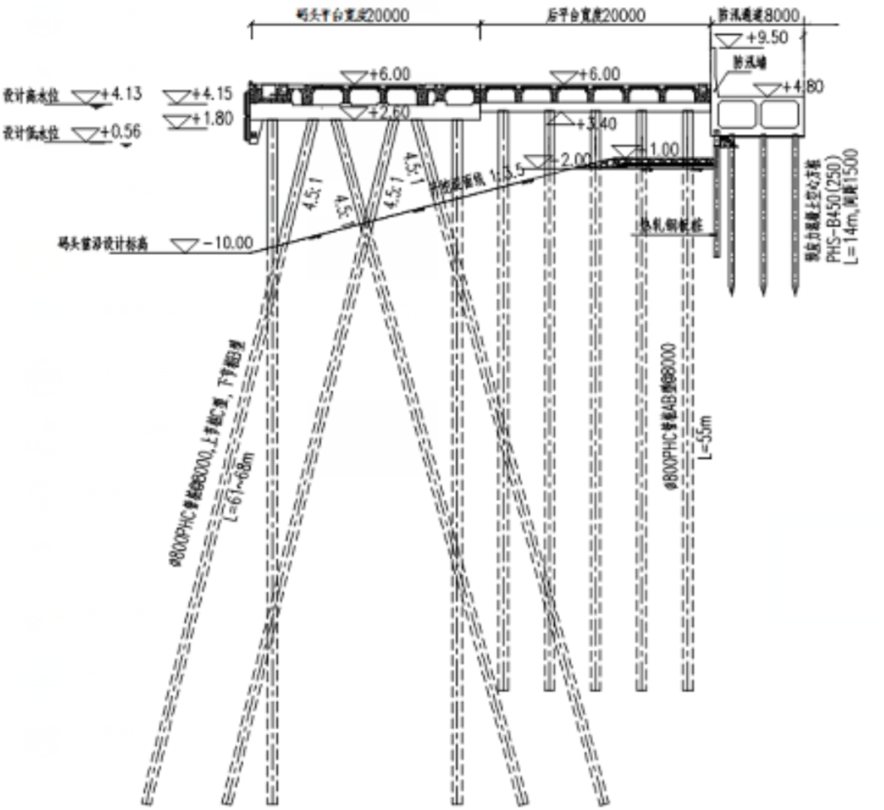

某新建高桩梁板式码头总长为 500m,码头分为码头平台、后平台及接岸防汛通道三部分,码头断面见图 1。码头平台由桩基、横梁、纵梁、面板、靠船构件、面层、附属设施等组成。在承建项目部编制的施工组织设计中,码头桩基需在港池边坡开挖后进行水上沉桩,后平台及防汛通道的桩基采用陆上沉桩,沉桩过程中要采取有利于边坡稳定的措施。 项目部通过精心组织,按照合同要求完成了施工任务。该工程横梁的混凝土强度等级为C40,混凝土立方体抗压强度验收批试件共有 20 组,经计算,平均强度为 43.6MPa,其中最低值为 38.7MPa,标准差为 2.4MPa。
本工程有哪些类型的桩?
绘制本工程码头平台的施工流程图。
本工程沉桩控制应包含哪些内容?为保证岸坡稳定,码头沉桩时应采取哪些措施?
写出混凝土强度验收批的判定公式、并评定本验收批的混凝土强度是否合格。
某沿海港口15万吨级内航道疏浚工程,设计挖槽长度为5.5km,底宽为220m,底标高为-16.0m(当地理论深度基准面,下同),设计边坡坡比为1:5,内航道疏浚前平均标高为-10.8m。 本工程选用大型绞吸挖泥船配接力泵船将疏浚土吹填到港区后方吹填区,平均吹距为6.5km, 疏浚土质自上而下分别为淤泥、淤泥质黏土和黏土。 本工程港区后方吹填区面积为1.7km2,围堰总长为3.9km,为临时工程。地基为淤泥,泥面平均标高为-5.0m,围堰采用斜坡式抛石结构,顶宽为3.5m,顶高程为6.5m,外坡设计坡比为1:2,内坡为1:1.5,内侧铺设200mm厚二片石垫层,再铺设450g/m2无纺土工布倒滤层。围堰地基采用抛填1.0m厚砂垫层,打设塑料排水板(间距为1.2m,底标高为-14.5~-15.0m),铺设二层高强复合土工软体排的处理方式,其上抛填300mm厚碎石垫层。
疏浚工程采用实测下方进行土方计量时,应分别计算哪些工程量?
根据《疏浚不吹填工程施工规范》JTS 207—2012,本工程计算超宽值和计算超深值各为多少?绘制本工程疏浚工程量计算断面示意图,幵标注出相应的参数。
绘制本工程围堰施工流程图。
根据《水运工程质量检验标准》JTS 257—2008 规定,写出本疏浚工程交工验收时应提交的单位工程质量控制资料,单位工程安全和功能检验资料。
